防爆阀、隔爆阀
随着现代工业的发展，粉尘爆炸的潜在危险性大大增加。在实际生产中，仅仅使用防爆板泄爆，不做好爆炸隔离，爆炸产生的火焰和压力波就会通过相连管道传输到其他相连设备，引起二次甚至更大威力爆炸的产生。隔爆技术可以防止爆炸从初始位置向其他工艺单元传播，避免“二次”爆炸或系统爆炸事故的发生，从而减轻爆炸灾害。
产品特点
1、适用范围广
2、自锁装置、通过平衡锤调节、微压损
3、产品采用抗爆设计辅已集成传感器的监测，毫秒级响应
4、维护成本低
5、应用于除尘器的入口管，旋风分离器及其他粉尘工艺管道上
6、阀瓣为常开设计
产品规格

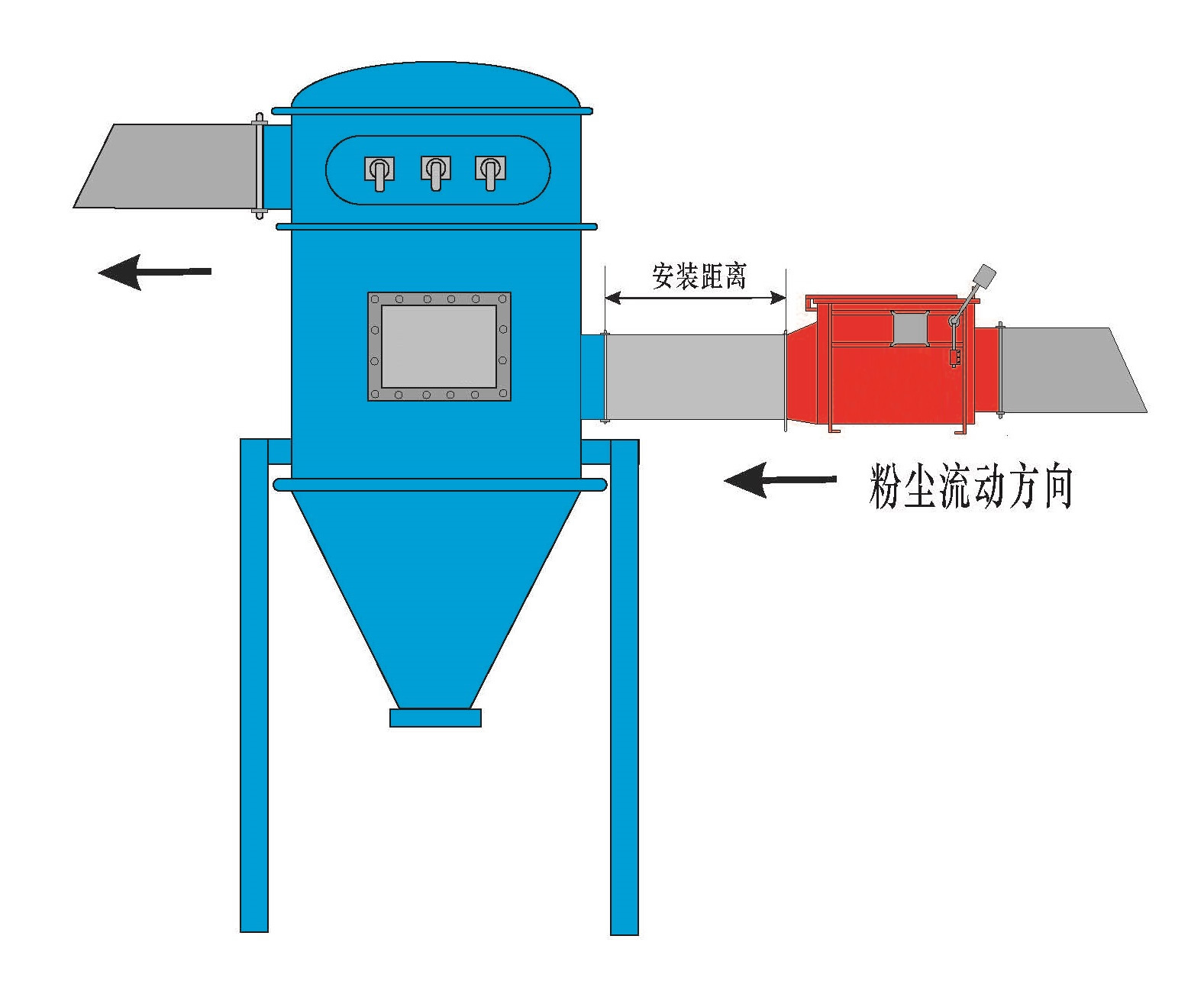

安装位置：水平安装，除尘器入口侧
空气流速：15m/s-30m/s
|
型号 |
粉尘爆炸等级 |
Kst(max) |
公称直 径/mm |
长（L） /mm |
宽（W） /mm |
高（H） /mm |
检视口长度 （A）/mm |
Pred（max） /bar |
最小安 装距离/m |
最大安 装距离/m |
|
ZTIFV 100 |
st1 |
200bar.m/s |
100 |
420 |
360 |
530 |
390 |
0.7 |
2.5 |
6.5 |
|
st2 |
300bar.m/s |
3.5 |
7.0 | |||||||
|
ZTIFV 150 |
st1 |
200bar.m/s |
150 |
450 |
380 |
550 |
410 |
2.5 |
6.6 | |
|
st2 |
300bar.m/s |
3.5 |
7.0 | |||||||
|
ZTIFV 200 |
st1 |
200bar.m/s |
200 |
520 |
430 |
580 |
440 |
2.5 |
6.5 | |
|
st2 |
300bar.m/s |
3.5 |
7.0 | |||||||
|
ZTIFV 250 |
st1 |
200bar.m/s |
250 |
580 |
500 |
600 |
470 |
2.5 |
6.6 | |
|
st2 |
300bar.m/s |
3.5 |
7.0 | |||||||
|
ZTIFV 300 |
st1 |
200bar.m/s |
300 |
600 |
530 |
640 |
510 |
2.5 |
6.5 | |
|
st2 |
300bar.m/s |
3.5 |
7.0 | |||||||
|
ZTIFV 350 |
st1 |
200bar.m/s |
350 |
670 |
650 |
700 |
580 |
0.5 |
2.5 |
6.5 |
|
ZTIFV 400 |
st1 |
200bar.m/s |
400 |
720 |
680 |
750 |
650 | |||
|
ZTIFV 450 |
st1 |
200bar.m/s |
450 |
780 |
730 |
800 |
700 | |||
|
ZTIFV 500 |
st1 |
200bar.m/s |
500 |
850 |
790 |
860 |
760 | |||
|
ZTIFV 550 |
st1 |
200bar.m/s |
550 |
910 |
850 |
920 |
820 |
3.0 |
7.0 | |
|
ZTIFV 600 |
st1 |
200bar.m/s |
600 |
970 |
900 |
1030 |
880 | |||
|
ZTIFV 700 |
st1 |
200bar.m/s |
700 |
1050 |
960 |
1130 |
950 | |||
|
ZTIFV 800 |
st1 |
200bar.m/s |
800 |
1150 |
1000 |
1220 |
1060 | |||
|
ZTIFV 900 |
st1 |
200bar.m/s |
900 |
1270 |
1100 |
1300 |
1190 | |||
|
ZTIFV 1000 |
st1 |
200bar.m/s |
1000 |
1350 |
1200 |
1400 |
1240 |
注：1、隔爆阀的阀体和阀瓣材质可按客户需求定制；
2、隔爆阀与被保护设备进口之间的最小安装距离有弯头时，最小安装距离请与士杰联系
应用介绍
